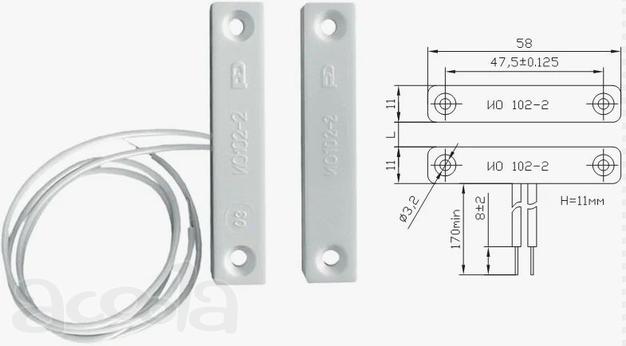

ИО 102-2 извещатель охранный точечный магнитоконтактный предназначен для поверхностного монтажа на неметаллические конструкции, для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемно-контрольной прибор, концентратор или пункт централизованного наблюдения.
Монтаж извещателя
Извещатель устанавливается с внутренней стороны охраняемого помещения (при установке для блокировки дверных, оконных проемов и т.п. см. приложение).
Задающий элемент устанавливается на подвижной части контролируемых поверхностей (дверной или оконной коробке и т.п.). обе части извещателя устанавливаются вдоль линии разъема контролируемых поверхностей параллельно друг другу с максимальным расстоянием между ними при нормальном положении элемента 10 мм.
Технические характеристики:
- Коммутирующий элемент: геркон
- Режим охраны: электрическая цепь замкнута
- Коммутируемое напряжение: 0,05 -72В
- Коммутируемый ток: 0.0001 -0,25 A
- Коммутируемая мощность, макс. : 10 Вт
- Контактное сопротивление (без учета выводов), макс: 0,5 Ом
- Электрическая прчность изоляции, мин: 500 В.
- Число срабатываний извещателя, не менее: 106 в режиме 30В-0,25А
- Вибрационные нагрузки: (10-35 Гц ) 0,5g
- Диапазон рабочих температур: -50°С…+50°C
